جزئیات محصول:
پرداخت:
|
conductor: | copper | insulation: | PE |
---|---|---|---|
sheath: | PVC | ||
برجسته: | کابل برق,توزیع کننده کابل,سیم و کابل |

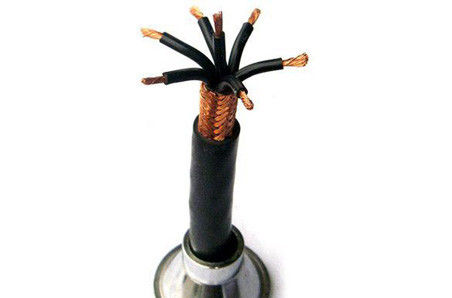

F کابل و یا کامپیوتر
سیم و کابل برای کامپیوتر، دستگاههای برق، ابزار دقیق و تجهیزات
■ استاندارد محصولات: استاندارد شرکت
چند هسته ای کابل کامپیوتر به نمایش
■ نرم افزار
این محصول اعمال می شود برای اتصال سیم از لوازم برقی، دستگاه و یا کامپیوتر، مورد استفاده در تجهیزات توزیع با ولتاژ بالا و شامل AC 450 / 750V و یا DC 1000V.
■ شرط
کابل تایید شده است بر ثابت نصب و راه اندازی و یا ماسک مو با استفاده از در دمای محیط از -40 ℃ عمل به 50 ℃، رطوبت نسبی بزرگتر از 80٪ و درجه حرارت از هسته بالاتر از 70 ℃ و همچنین اجتناب از تابش مستقیم با درجه حرارت بالا و یا تماس بگیرید. دمای هرگز کمتر از 0 ℃ زمانی که کابل در حال گذاشته.
شعاع خمش مجاز: کمتر از 6 برابر قطر کلی کابل unarmored؛ کمتر از 12 برابر قطر به طور کلی برای کابل های زره پوش و یا نمایش. کمتر از 6 برابر قطر به طور کلی برای کابل های انعطاف پذیر به نمایش.
■ نوع و نام
نوع | تعیین | کاربرد |
DJYPV | PE جفت جفت پیچ خورده عایق سیم مسی بافته محافظ کابل کامپیوتر پی وی سی روکش | ثابت نصب و راه اندازی |
DJYP2V | PE جفت عایق جفت پیچ خورده مس نوار محافظ کابل کامپیوتر پی وی سی روکش | ثابت نصب و راه اندازی |
DJYP3V | PE جفت عایق جفت پیچ خورده آلومینیوم و پلاستیک نوار مرکب محافظ کابل کامپیوتر پی وی سی روکش | ثابت نصب و راه اندازی |
DJYVP | PE جفت پیچ خورده عایق سیم مسی بافته مشترک محافظ کابل کامپیوتر پی وی سی روکش | ثابت نصب و راه اندازی |
DJYVP2 | PE جفت پیچ خورده عایق مس نوار مشترک محافظ کابل کامپیوتر پی وی سی روکش | ثابت نصب و راه اندازی |
DJYVP3 | PE جفت پیچ خورده عایق آلومینیوم و پلاستیک نوار مرکب رایج محافظ کابل کامپیوتر پی وی سی روکش | ثابت نصب و راه اندازی |
DJYPVP | PE جفت پیچ خورده عایق سیم مسی بافته جفت و مشترک محافظ کابل کامپیوتر پی وی سی روکش | ثابت نصب و راه اندازی |
DJYP2VP2 | PE جفت عایق جفت پیچ خورده مس نوار و رایج محافظ کابل کامپیوتر پی وی سی روکش | ثابت نصب و راه اندازی |
DJYP3VP3 | PE جفت عایق جفت پیچ خورده آلومینیوم و پلاستیک نوار مرکب و رایج محافظ کابل کامپیوتر پی وی سی روکش | ثابت نصب و راه اندازی |
DJYPVR | PE جفت جفت پیچ خورده عایق سیم مسی بافته محافظت پی وی سی کامپیوتر غلاف کابل های انعطاف پذیر | ماسک مو با استفاده از |
DJYP2VR |
PE جفت عایق جفت پیچ خورده مس نوار پی وی سی محافظ کامپیوتر غلاف کابل های انعطاف پذیر | ماسک مو با استفاده از |
DJYP3VR |
PE جفت عایق جفت پیچ خورده آلومینیوم و پلاستیک نوار مرکب محافظت پی وی سی کامپیوتر غلاف کابل های انعطاف پذیر | ماسک مو با استفاده از |
DJYPVPR | PE جفت پیچ خورده عایق سیم مسی بافته جفت و مشترک محافظت پی وی سی کامپیوتر غلاف کابل های انعطاف پذیر | ماسک مو با استفاده از |
DJYP2VP2R | PE جفت عایق جفت پیچ خورده مس نوار و رایج محافظت پی وی سی کامپیوتر غلاف کابل های انعطاف پذیر | ماسک مو با استفاده از |
DJYP2VP3R | PE جفت عایق جفت پیچ خورده آلومینیوم و پلاستیک نوار مرکب و رایج محافظت پی وی سی کامپیوتر غلاف کابل های انعطاف پذیر | ماسک مو با استفاده از |
DJVPVP | عایق پی وی سی جفت پیچ خورده زوج سیم مسی بافته و مشترک محافظت پی وی سی روکش کابل کامپیوتر | ثابت نصب و راه اندازی |
DJVP2VP2 | پی وی سی جفت عایق جفت پیچ خورده مس نوار و رایج محافظ کابل کامپیوتر پی وی سی روکش | ثابت نصب و راه اندازی |
DJVP3VP3 | پی وی سی جفت عایق جفت پیچ خورده آلومینیوم و پلاستیک نوار مرکب و رایج محافظ کابل کامپیوتر پی وی سی روکش | ثابت نصب و راه اندازی |
DJVPVPR | عایق پی وی سی جفت پیچ خورده زوج سیم مسی بافته و مشترک محافظت پی وی سی کامپیوتر غلاف کابل های انعطاف پذیر | ماسک مو با استفاده از |
DJVP2VP2R | پی وی سی جفت عایق جفت پیچ خورده مس نوار و رایج محافظت پی وی سی کامپیوتر غلاف کابل های انعطاف پذیر | ماسک مو با استفاده از |
DJVP3VP3R | پی وی سی جفت عایق جفت پیچ خورده آلومینیوم و پلاستیک نوار مرکب و رایج محافظت پی وی سی کامپیوتر غلاف کابل های انعطاف پذیر | ماسک مو با استفاده از |
DJVVP | پی وی سی جفت پیچ خورده عایق سیم مسی بافته مشترک محافظ کابل کامپیوتر پی وی سی روکش | ماسک مو با استفاده از |
DJVVPR | پی وی سی جفت پیچ خورده عایق سیم مسی بافته مشترک محافظت پی وی سی کامپیوتر غلاف کابل های انعطاف پذیر | ماسک مو با استفاده از |
DJVVP2R | پی وی سی جفت پیچ خورده عایق مس نوار مشترک محافظت پی وی سی کامپیوتر غلاف کابل های انعطاف پذیر | ماسک مو با استفاده از |
DJVVP3R | پی وی سی جفت پیچ خورده عایق آلومینیوم و پلاستیک نوع مرکب رایج محافظت پی وی سی کامپیوتر غلاف کابل های انعطاف پذیر | ماسک مو با استفاده از |
DJVV | PE جفت پیچ خورده عایق پی وی سی روکش کابل کامپیوتر | ثابت نصب و راه اندازی |
DJVVP | پی وی سی جفت پیچ خورده عایق سیم مسی بافته مشترک محافظ کابل کامپیوتر پی وی سی روکش | ثابت نصب و راه اندازی |
DJVVP2 | پی وی سی جفت پیچ خورده عایق مس نوار مشترک محافظ کابل کامپیوتر پی وی سی روکش | ثابت نصب و راه اندازی |
DJVVP3 | پی وی سی جفت پیچ خورده عایق آلومینیوم و پلاستیک نوار مرکب رایج محافظ کابل کامپیوتر پی وی سی روکش | ثابت نصب و راه اندازی |
DJYPV22 | PE عایق جفت پیچ خورده زوج سیم مسی بافته محافظت دو نوار فولاد زره پوش PVC روکش کابل کامپیوتر | ثابت نصب و راه اندازی |
DJYP2V22 | PE جفت عایق جفت پیچ خورده مس نوار محافظ دو نوار فولاد زره پوش PVC روکش کابل کامپیوتر | ثابت نصب و راه اندازی |
DJYP3V22 | PE جفت عایق جفت پیچ خورده آلومینیوم و پلاستیک نوار مرکب محافظت دو نوار فولاد زره پوش PVC روکش کابل کامپیوتر | ثابت نصب و راه اندازی |
DJYVP22 | PE جفت پیچ خورده عایق سیم مسی بافته مشترک محافظت دو نوار فولاد زره پوش PVC روکش کابل کامپیوتر | ثابت نصب و راه اندازی |
DJYVP3-22 | PE جفت پیچ خورده عایق آلومینیوم و پلاستیک نوار مرکب رایج محافظت دو نوار فولاد زره پوش PVC روکش کابل کامپیوتر | ثابت نصب و راه اندازی |
DJYPVP22 | PE عایق جفت پیچ خورده زوج سیم مسی بافته و مشترک محافظت دو نوار فولاد زره پوش PVC روکش کابل کامپیوتر | ثابت نصب و راه اندازی |
DJYP2VP2-22 |
PE جفت عایق جفت پیچ خورده مس نوار و رایج محافظت دو نوار فولاد زره پوش PVC روکش کابل کامپیوتر | ثابت نصب و راه اندازی |
DJYP3VP3-22 | PE جفت عایق جفت پیچ خورده آلومینیوم و پلاستیک نوار مرکب و رایج محافظت دو نوار فولاد زره پوش PVC روکش کابل کامپیوتر | ثابت نصب و راه اندازی |
DJVPVP22 | عایق پی وی سی جفت پیچ خورده زوج سیم مسی بافته و مشترک محافظت دو نوار فولاد زره پوش PVC روکش کابل کامپیوتر | ثابت نصب و راه اندازی |
DJVP2VP2-22 | عایق پی وی سی جفت پیچ خورده جفت مس نوار و مشترک فولاد نوار دو زره پوش پی وی سی روکش کابل کامپیوتر محافظت | ثابت نصب و راه اندازی |
DJVP3VP3-22 | عایق پی وی سی جفت جفت پیچ خورده آلومینیوم و پلاستیک نوار مرکب و رایج محافظت دو نوار فولاد زره پوش PVC روکش کابل کامپیوتر | ثابت نصب و راه اندازی |
DJVVP22 | عایق پی وی سی جفت پیچ خورده سیم مسی بافته مشترک فولاد نوار دو زره پوش پی وی سی روکش کابل کامپیوتر محافظت | ثابت نصب و راه اندازی |
DJVVP2-22 | عایق پی وی سی جفت پیچ خورده مس نوار مشترک محافظت دو نوار فولاد زره پوش PVC روکش کابل کامپیوتر | ثابت نصب و راه اندازی |
DJVVP3-22 | عایق پی وی سی جفت پیچ خورده آلومینیوم و پلاستیک نوار مرکب رایج فولاد دو محافظ نوار زره پوش پی وی سی روکش کابل کامپیوتر | ثابت نصب و راه اندازی |
■ تولید برد
نوع | اسمی مقطع میلی متر 2 | تعداد جفت هسته |
DJVVR، DJVVPR، DJVVP2R، DJVVP3R، DJVPVPR، DJVP2VP2R، DJVP3VP3R | 0.5،0.75،1.0،1.5 | 1 ~ 24 |
DJVV، DJVVP، DJVVP2، DJVVP3، DJYVP، DJYVP2، DJYVP3 DJVPVP، DJVP2VP2، DJVP3VP3 DJYPV، DJYP2V، DJYP3V DJYPVP، DJYP2VP2، DJYP3VP3 DJYPVR، DJYP2VR، DJYP3VR DJYPVPR، DJYP2VP2R، DJYP3VP3R | 0.5،0.75،1.0،1.5 | 1 ~ 24 |
DJVVP22، DJVVP2-22، DJVVP3-22 DJYVP22، DJYVP3-22 DJVPVP22، DJVP2VP2-22، DJVP3VP3-22 DJYPV22، DJYP2V22، DJYP3V22 DJYPVP22، DJYP2VP2-22، DJYP3VP3-22 | 0.5،0.75،1.0،1.5 | 1 ~ 24 |
■ اطلاعات فنی برای مشخصات سری و ساخت و ساز
اسمی مقطع میلی متر 2 | کلاس از هادی | (Ω / کیلومتر) ≤ مقاومت هادی در 20 ℃ | ≥Ω · مقاومت کیلومتر عایق در 20 ℃ | ||||
Untinned | کنسرو | پلی اتیلن | پی وی سی | ||||
1،2 طبقه | 5 طبقه | 1،2 طبقه | 5 طبقه | ||||
0.5 | 1،2،5 | 36.0 | 39.0 | 36.7 | 40.1 | 1200 | 12 |
.75 | 1،2،5 | 24.5 | 26.0 | 24.8 | 26.7 | 1000 | 10 |
1.0 | 1،2،5 | 18.1 | 19.5 | 18.2 | 20.0 | 1000 | 10 |
1.5 | 1،2،5 | 12.1 | 13.3 | 12.2 | 13.7 | 900 | 9 |
چند جفت محافظ کابل سیگنال برای کامپیوتر های الکترونیکی
■ استاندارد محصولات: استاندارد شرکت
■ محدوده قابل اجرا
این محصول شامل انتقال سیگنال از سیستم های کنترل کامپیوتری، سیستم های کنترل توزیع، خودکار ابزار و ابزار تست که نیاز به AC ولتاژ 300 / 500V و زیر و مقاومت در برابر تداخل بالا.
■ پایه ساخت
شاخص های اصلی روش مطابق با استاندارد BS5308، IEC189، JIS528 هستند.
■ محصولات مشخصه و استفاده از مشخصه
1. کابل در زاویه کوچک از دست دادن متوسط، قابلیت تغییر خوب متراکم و توانایی قدرتمند از ظرفیت فعلی مشخص می شود. همچنین می تواند حرارت مقاومت در برابر، مقاومت در برابر اشعه، محافظت در برابر خوردگی، حفاظت از آب است. آن را به خوبی فشار تنگی.
2. کم دود کابل هالوژن کم در کم دود و گاز هیدروکلریک مشخص می شود. آن را شعله را گسترش دهید. و آن را تا مزاحمت آلودگی نیست به طوری که آن را تا به امنیت بالا.
3. کابل عایق XLPE دارای ظرفیت زیادی از ساختار فعلی و نور و protable. همچنین می تواند بدون هیچ محدودیت از اختلاف سطح در طول مسیر گذاشته شود. کابل را حداکثر درجه حرارت بیش از حد در کوتاه مدت 130 ℃ است هنگامی که هسته اتصال کوتاه، حداکثر درجه حرارت 250 ℃ است و طولانی ترین زمان 5 ثانیه است.
4. فلوئور پلاستیک و سیلیکون لاستیک کابل دارای مقاومت در برابر حرارت خوب است. آنها را می توان در شرایط گرما برای زمان طولانی استفاده می شود. کابل سیلیکون لاستیک همچنین دارای proofness آب خوب است. آن را بسیار نرم و آسان به گذاشته است.
5. حداقل درجه حرارت تخمگذار از کابل 0 ℃ است. حداقل شعاع خمش ساختار سخت 10 بار از قطر خارجی و حداقل ساختار نرم 8 بار از قطر خارجی است.
■ مشخصات تولید
بخش هسته اسمی: 0.5، 0.75، 1.0، 1.5، 2.5 میلی متر 2 هسته ای: 1-24 جفت
■ نوع توضیحات، درجه حرارت برای کار طولانی مدت
نوع | شرح | دما برای طولانی مدت در کاری |
(ZR) DJYPV (ZR) DJYVP (ZR) DJYPVP | PE عایق مقاوم در برابر شعله پی وی سی روکش جمعی محافظ یا جفت محافظت و جمعی کابل برای کامپیوتر محافظت | -20 ℃ - 70 ℃ |
ZB-DJYPV ZB-DJYVP ZB-DJYPVP | PE عایق B کلاس مقاوم در برابر شعله پی وی سی روکش جمعی محافظ یا جفت محافظت و جمعی کابل برای کامپیوتر محافظت | -20 ℃ - 105 ℃ |
DJYJPV DJYJVP DJYJPVP | عایق XLPE پی وی سی روکش جمعی محافظ یا جفت محافظت و جمعی کابل برای کامپیوتر محافظت | -20 ℃ - 105 ℃ |
DJHFPD DJHFVP DJHFPVP | فلورو پلاستیک عایق مقاوم در برابر شعله پی وی سی روکش جمعی محافظ یا جفت محافظت و جمعی کابل برای کامپیوتر محافظت | -40 ℃ - + 250 ℃ |
DJHGPG DJHGGP DJHGPGP | سیلیکون لاستیک عایق غلاف جمعی محافظ یا جفت محافظت و جمعی کابل برای کامپیوتر محافظت | -60 ℃ - + 200 ℃ |
سخنان: اگر ساختار نرم مورد نیاز است، لطفا اضافه کردن "R" پس از آخرین نامه یا نوع. به عنوان مثال: DJYPVPR
■ شاخص تکنیک اصلی
شاخص روش معمول
مورد | شاخص | مورد | شاخص | |||
Ω / کیلومتر حداکثر. مقاومت هادی DC در 20 ℃ | 0.5 | .75 | 1.0 | 1.5MM 2 | مقاومت از تداخل الکترومغناطیسی (15KV) MV | ≤80 |
39.6 | 24.5 | 18.1 | 12.1 | |||
MΩKm مقاومت عایق در 20 ℃ | ≥1000 | مقاومت تداخل مغناطیسی (400A / متر) MV | ≤5 | |||
خازن عدم تعادل (IKHZ) PF / 250M | ≤250 |
میرایی ثابت (IKHZ) دسی بل / 100M | ≤0.08 | |||
نسبت مقاومت اندوکتانس μH / M | ≤25 | تست ولتاژ AC2000V / 5min | بدون شکست | |||
خازن کار (IKHZ) NF / کیلومتر | ≤115 | دسته کردن آزمون احتراق | واجد شرایط (سری B) |
صفحه اول خواص پایین کم دود هالوژن:
1. هیدروکلراید گاز release≤125mg / G
2. density≤300 دود
صفحه اول خواص XLPE:
1. شرایط واگذاری استرس crazing≥500hr مقاوم در برابر
2. حمایت از خطوط برق angle≤0.003 از دست دادن متوسط
3. صلیب linking≥75٪
■ شکل ساختار
1. رشته (گروه)
2. جدا
3. سپر
4. جدا
5. پر کننده
6. سپر
7. جدا
8. غلاف خارجی
کابل کامپیوتر ضروری نوع ایمنی
■ استاندارد محصولات
استاندارد شرکت
■ نرم افزار
این محصول مناسب برای استفاده در مکان های با تقاضای نسبتا بالاتر برای ضد اغتشاش، و همچنین تست ابزار و متر سیم اتصال با تقاضا نسبتا بالا برای antidisturbance است.
■ املاک برای استفاده
1. ولتاژ U 0 / U 300 / 500V و به شرح زیر میباشد.
2. مجاز دمای کار هسته کابل برای مدت طولانی باید 70 ℃ تجاوز نمی کند.
3. در حالی که تخمگذار، کابل باید نیروی مکانیکی خارج تحمل نمی کند. در طول استفاده، کابل باید در دمای بالا، تابش مستقیم و یا تماس با جلوگیری می کند.
■ نوع
نوع | شرح | دامنه کاربرد |
BAJYVPP | کابل کامپیوتر نوع ایمنی ضروری | تخمگذار داخلی، در کانال های کابل، خطوط لوله برای اتصال انواع مختلف کامپیوتر و سیستم های کنترل |
BAJYYPP | کابل کامپیوتر نوع ایمنی ضروری |
■ مشخصات
برق بار از سیم | عایق سیم | |||
مقطع میلی متر 2 | شماره / میلی متر قطر | تعداد هسته | گروه جفت پیچ خورده | گروه سه سیم |
1.0 1.5 2.5 | 7 /0.43 7 /0.52 19 /0.41 | 2،4،6،19 3 3 | 2،3،4،5،6،10 3 - | - 2،3،4،5 - |
■ نمودار ساختار
1. رشته (گروه)
2. جدا
3. صفحه نمایش
4. جدا
5. پر کننده
6. صفحه نمایش
7. جدا
8. غلاف خارجی
■ شرایط فنی
مقاومت 1. هادی DC در 20 ℃ است:
1.0mm 2 بزرگ تر از 19.5Ω / کیلومتر
1.5MM 2 بزرگ تر از 13.5Ω / کیلومتر
2. 5mm و 2 بزرگتر از 9.0Ω / کیلومتر نیست
2. مقاومت عایق (هسته هسته ای، هسته ای، صفحه نمایش) نباید کمتر از 1000 مگا اهم · کیلومتر است.
3. کابل باید 50Hz است، ولتاژ 2،000V، آزمون 1min تحت و به سوراخ شود.
4. ظرفیت کار کابل نباید بزرگتر از 80μF / کیلومتر است.
5. کابل به پایان رسید خارج اختلال میدان مغناطیسی، القای الکتروستاتیک و توانایی مقاومت در برابر تابش الکترومغناطیسی مطابق با الزامات استاندارد.
